無碳鋼包(bao)耐(nai)火材料

1、鋼包在煉鋼中的作用

鋼(gang)(gang)(gang)包(bao)是儲運鋼(gang)(gang)(gang)水的(de)容器，其標準(zhun)稱呼(hu)為盛鋼(gang)(gang)(gang)桶，俗稱鋼(gang)(gang)(gang)包(bao)、大(da)包(bao)，目前鋼(gang)(gang)(gang)水的(de)爐外精煉過(guo)程絕(jue)大(da)多數情(qing)況下在(zai)(zai)鋼(gang)(gang)(gang)包(bao)內完成的(de)，因此，鋼(gang)(gang)(gang)包(bao)在(zai)(zai)鋼(gang)(gang)(gang)水冶煉系(xi)統中占有重要地位。

2、鋼包的工作環境

●接鋼時，1650°C 左右的(de)(de)鋼水(shui)從爐內傾入到(dao)(dao)鋼包內，鋼包不但受(shou)到(dao)(dao)鋼水(shui)強(qiang)烈的(de)(de)熱沖擊(ji)和機械沖擊(ji)，而且還受(shou)到(dao)(dao)大量(liang)熔渣和鋼水(shui)的(de)(de)化學(xue)侵(qin)蝕。尤其是包底(di)，損毀更加嚴重(zhong)。

●鋼(gang)包(bao)是周期性作業，溫差變化較大，熱循(xun)環頻繁(fan)，這也嚴(yan)重影(ying)響(xiang)了鋼(gang)包(bao)壽命，特別(bie)是某(mou)些煉鋼(gang)企業生產不連續對鋼(gang)包(bao)影(ying)響(xiang)更大。

●由于LF爐精煉和真空精煉技(ji)術的(de)普(pu)及，鋼(gang)包(bao)的(de)工作條件更加(jia)苛(ke)刻，鋼(gang)水溫度進一步提高，有的(de)高達(da)1700°C甚(shen)至更高，而且鋼(gang)水在(zai)鋼(gang)包(bao)中的(de)滯留時間加(jia)長，期間熔(rong)渣對包(bao)襯的(de)侵蝕更加(jia)嚴重(zhong)。

●精煉過程中，鋼(gang)包有(you)的在真空(kong)條件下(xia)使用，有(you)的還會(hui)受到電弧高溫(wen)加(jia)熱、劇(ju)烈的吹氣(qi)攪拌(ban)、電磁攪拌(ban)作用，并且熔(rong)渣量(liang)大(da)大(da)增多，這些對鋼(gang)包的材質都(dou)提出了(le)更高的要求。

      潔凈鋼(gang)用中性無碳鋼(gang)包耐火(huo)材料(liao)意(yi)義(yi)（一）

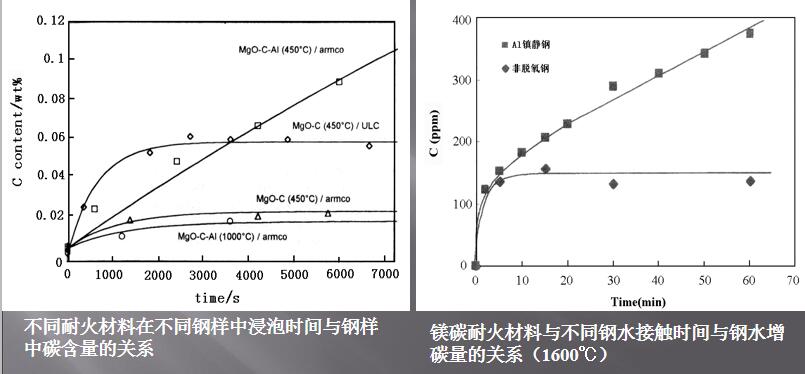

1.鋼水(shui)與耐(nai)火(huo)材料的(de)反應

2.爐渣與耐火材料的反應

      潔凈鋼用中性無碳鋼包耐火(huo)材(cai)料意義(yi)（二）

鋼(gang)包容量大，溫度高，鋼(gang)水停留時間長，精煉頻繁

耐火(huo)材(cai)(cai)(cai)料與鋼水(shui)和渣反應(ying)激烈：鋼水(shui)的二(er)次污染，耐火(huo)材(cai)(cai)(cai)料的損毀惡劣的工作環(huan)境必然(ran)造成鋼包(bao)爐襯耐材(cai)(cai)(cai)的損毀，熔(rong)損剝落(luo)的鋼包(bao)耐材(cai)(cai)(cai)進入鋼水(shui)中，目(mu)前普遍(bian)鎂碳系包(bao)襯材(cai)(cai)(cai)料中的碳元素，不可避(bi)免的造成增碳效(xiao)應(ying)，嚴(yan)重(zhong)影響鋼種(zhong)的品質，同時(shi)加重(zhong)后續精煉負擔(dan)

      潔凈鋼(gang)用(yong)中性無碳鋼(gang)包耐火材料意義（三）

      潔凈(jing)鋼用中性無(wu)碳鋼包耐火材(cai)料意義（四）

性無碳鋼(gang)(gang)包(bao)耐材(cai)基質(zhi)采用剛玉(yu)和尖晶石(shi)高溫(wen)強度(du)高，抗熱震性好，結構(gou)穩定(ding)(ding)能夠有限(xian)的抵擋(dang)鋼(gang)(gang)水攪拌和沖(chong)刷，且在特定(ding)(ding)外加(jia)成分的作用下高溫(wen)使用過程中能生(sheng)成原位尖晶石(shi)，晶相體積(ji)發生(sheng)微(wei)膨脹，使包(bao)襯磚體致密(mi)化，從(cong)而達(da)到較好的抗爐渣侵蝕和滲透(tou)的目的

      潔凈(jing)鋼用中性無碳鋼包耐火材(cai)料意義（五）

安耐捷(jie)采(cai)用原位合成尖晶(jing)石(shi)(shi)技(ji)術，在(zai)無碳包(bao)襯(chen)材(cai)料(liao)中中引入(ru)了尖晶(jing)石(shi)(shi)成分。 尖晶(jing)石(shi)(shi)有很強的(de)離(li)子鍵(jian)結合，整個(ge)尖晶(jing)石(shi)(shi)內部結構均衡而牢固，使得尖晶(jing)石(shi)(shi)有良好的(de)抗渣性，從而提高整體包(bao)襯(chen)材(cai)料(liao)的(de)抗渣性。

      潔凈鋼用中性無碳鋼包耐(nai)火材料意義（六）

特鋼產品大部(bu)(bu)分(fen)對(dui)鋼水(shui)(shui)的潔凈(jing)度要(yao)(yao)求(qiu)高(gao)(gao)，都(dou)需要(yao)(yao)進(jin)行(xing)爐外精煉(lian)，鋼水(shui)(shui)與鋼包耐(nai)材(cai)接(jie)觸時(shi)間長。精煉(lian)過程中ＬＦ和(he)V D裝置主要(yao)(yao)用于高(gao)(gao)技術含(han)量(liang)、高(gao)(gao)附加值鋼種進(jin)行(xing)升溫、脫(tuo)(tuo)硫、脫(tuo)(tuo)碳和(he)脫(tuo)(tuo)氣以及(ji)鈣處理(li)等一(yi)系列凈(jing)化鋼水(shui)(shui)處理(li)。碳作為鋼中的間隙(xi)原子，在(zai)大部(bu)(bu)分(fen)特殊鋼中成為主要(yao)(yao)控(kong)制對(dui)象，要(yao)(yao)求(qiu)盡(jin)可能低。雖然(ran)VD真(zhen)空脫(tuo)(tuo)碳能使鋼水(shui)(shui)中碳含(han)量(liang)控(kong)制到相當好的水(shui)(shui)平，但鋼水(shui)(shui)一(yi)直繼續與鋼包包襯接(jie)觸反應，均會發生增(zeng)碳現象，增(zeng)加精煉(lian)負擔。
當前鋼包爐渣(zha)大概率(lv)為酸性渣(zha)，對(dui)堿性耐(nai)材侵蝕尤(you)為劇烈，會影響(xiang)鋼包的(de)使用安全(quan)性及生產節奏，我司的(de)中性無碳(tan)(tan)鋼包在抗酸性渣(zha)方(fang)面是明顯要優于堿性鎂(mei)碳(tan)(tan)系耐(nai)材。

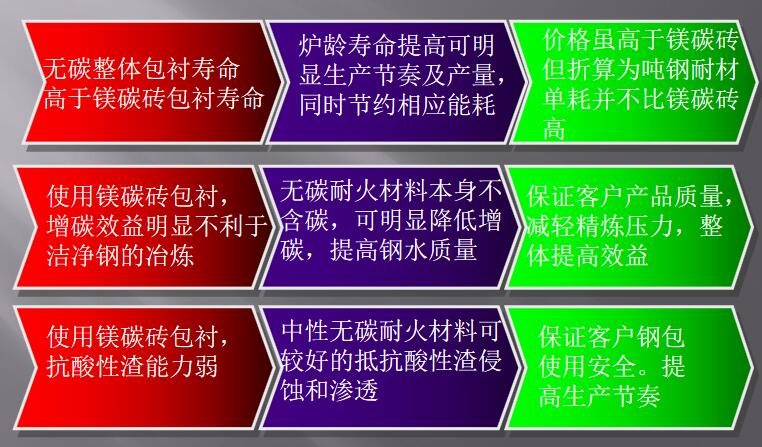

3、安耐捷中性無碳鋼包耐火材料經濟效益

4、無碳鋼包砌筑(zhu)方案
